【产品名称】： 奥利凯风机盘管卧式暗装

【产品介绍】：

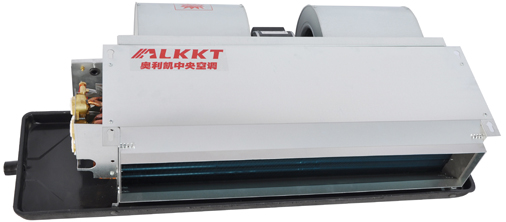

青岛奥利凯卧式暗装风机盘管说明

青岛奥利凯卧式暗装风机盘管型号规格参数表

型 号  项 目					FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
					02#	03#	04#	05#	06#	08#	10#	12#	14#
风 量  m3/h				高	340	510	680	850	1020	1360	1700	2040	2380
				中	255	383	510	638	765	1020	1275	1530	1785
				低	170	255	340	425	510	680	850	1020	1190
制 冷 量  W				高	1800	2700	3600	4500	5400	7200	9000	10800	12600
				中	1620	2440	3290	4120	4850	6550	8190	9730	11580
				低	1310	2010	2650	3320	3900	5300	6610	7860	9350
制 热 量  w				高	2700	4050	5400	6750	8100	10800	13500	16200	18900
				中	2350	3520	4530	6040	6850	9260	11740	14140	16360
				低	1620	2470	3130	4170	4740	6500	8180	9710	11290
冷水供回水温度					7℃-12℃
热水供水温度					60℃
电 源					AC220V/50Hz
换  热  器		型 式			铜管铝片，片距2.2mm
		三排供水量kg/h			324	482	655	814	936	1278	1602	1915	2178
		水阻力kPa			30	30	30	30	40	40	40	40	50
		工作压力			1.6MPa
低静压机组				输入功率w	37	52	62	76	96	134	152	189	228
				电机功率w	10	16	20	25	30	20×2	25×2	30×2	40×2
高  静  压  机  组	静压 30Pa			输入功率w	44	59	72	87	108	156	174	212	253
				电机功率w	12	20	25	30	40	25×2	30×2	40×2	50×2
	静压 50Pa			输入功率w	49	66	84	100	118	174	210	250	300
				电机功率w	16	25	30	40	50	30×2	40×2	50×2	60×2
风机台数					1	2	2	2	2	4	4	4	4
噪声  dB(A)			低静压机组		≤37	≤39	≤41	≤43	≤45	≤46	≤48	≤50	≤52
			高静压30Pa		≤40	≤42	≤44	≤46	≤47	≤48	≤50	≤52	≤54
			高静压50Pa		≤42	≤44	≤46	≤47	≤49	≤50	≤52	≤54	≤56
接管规格			进出水管		ZG3/4＂内螺纹
			冷凝水管		ZG3/4＂外螺纹

青岛奥利凯卧式暗装风机盘管机组特点及优势

风机盘管主要由风机、电机、换热盘管和机壳组成，室内空气借助风机盘管机组不断循环，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的风管，具有布置和安装方便、占用建筑空间小、独立调节、噪音较低等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。

1、 工艺先进，质量稳定，使用寿命长

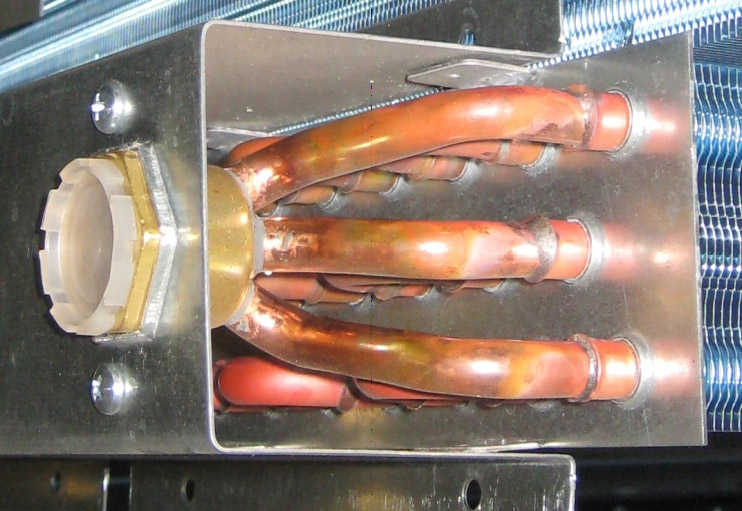

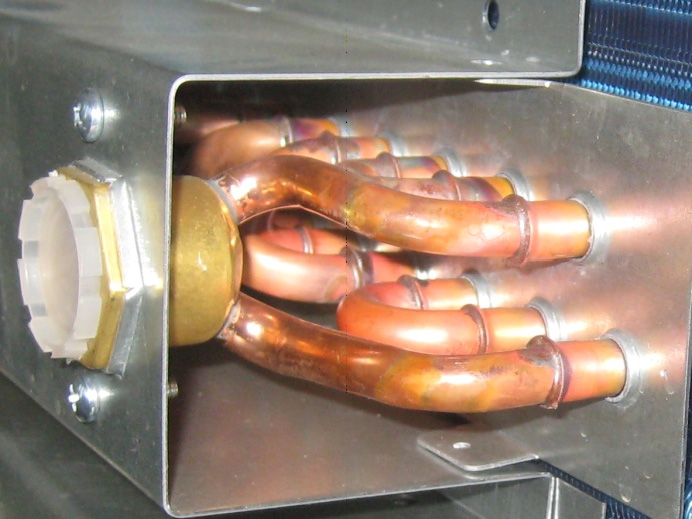

风机盘管全部采用防火型材料，电动机细长轴经过特殊处理无锈蚀，凝水盘喷塑处理，不生锈；每台风机盘管换热器都经过压力检漏；进出水管（集水头）采用锻黄铜结构，可靠耐用；风机盘管电动机采用低噪音滚动轴承，无需加油维修，使用寿命可达35000小时。

2、 安装灵活，节省空间

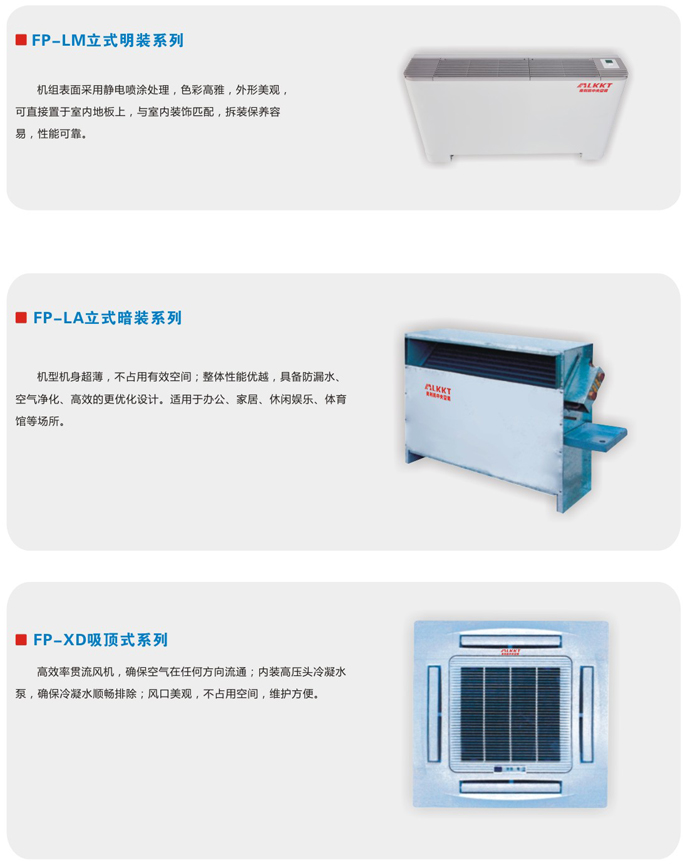

风机盘管有卧式暗装、卧式明装、立式明装等多种形式；风机盘管尺寸紧凑，体积小，布置方便，节省室内有效空间。

3、 风量大，噪音低

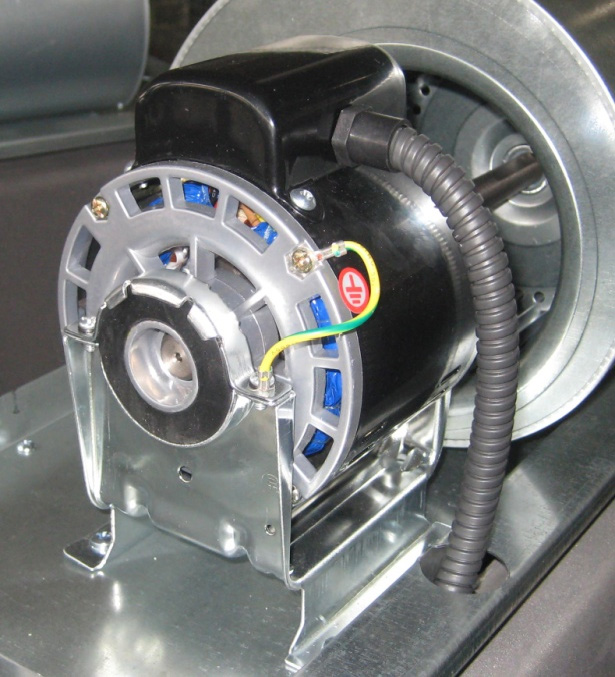

风机盘管采用超广角蜗壳、钢板制多叶离心风轮，风量大；风机盘管电动机采用超低噪音滚动轴承，运行宁静。

风机盘管风机叶轮为双进风、离心式金属叶轮，其所用材料为优质冷扎板，风机盘管叶轮加工成型后整体镀锌；风机盘管叶轮经过严格的动平衡检测，确保其优良的气动性能，将气动噪声降至最低，风机涡壳为整体咬口成型，材料为镀锌钢板，涡壳内表面光滑无漏风，改善了风机盘管气动性能，降低了噪声。
