水温空调历史悠久,最早是以前苏联苏式风机盘管进化衍生的一种快速冷热空气交换一种方式,
近些年随着国民经济的发展,人们对制冷采暖多元化的要求逐渐被广大用户接受的一种产品。
水温空调的节能特点:
1、 制冷:
水温空调是能量交换器,它本身不会制冷,是通过冷源(如地下水,压缩机)输送0-18℃水,通过水温空调表冷器使表冷器冷却。再经过风机输送空气,经过表冷器翅片裂隙使空气降温,从而达到降温效果。
多数情况下采用地下水(因地下水是天然冷源),水温空调实际使用费用为空调电机耗电量+水泵耗电量。
以5P水温空调为例,地下水温12℃,使用费用为空调电机功率300W,抽水泵功率125W,一般情况125W能带2台水温空调,那么2台水温空调实际耗电量300+300+125=725W,制冷量为20000W,制冷面积(房间高3m,室温要求25℃以内标准房间)150 ㎡,相对电空调节电10倍以上。
适合使用在可提地供下水,并且可井水回灌地下任何地区,一般情况,一眼提水井,一眼或两眼回灌井,提水井与回水井间距:一台水温空调三米以上,四台水温空调五米以上,十台水温空调十米以上,二十台水温空调十五米以上。
2、 制热:
水温空调是能量交换器,它本身不会制热,是通过热源(如锅炉,集中供暖热水,电厂余热等)输送35-100℃,通过空调表冷器使表冷器加热。再经过风机输送空气,经过表冷器翅片裂隙使空气升温,从而达到升温效果。
具有升温速度快,热量可利用率高特点,是现代取暖行业广泛采用的一种新产品,未来市场空间无限巨大。
壁挂式强制循环水温空调技术参数表
壁挂强制循环型号 |
35GC 小2P |
50GC 大2P |
60GC 大3P |
Q1000 |
Q80-3 |
288C |
502C |
|
|
503C |
|
尺寸 mm |
900×275×190 |
1000×315×200 |
1100×325×215 |
1000×400×200 |
900×270×250 |
风量 m³/h |
高 |
600 |
850 |
1000 |
1000 |
800 |
中 |
450 |
650 |
800 |
800 |
600 |
低 |
350 |
450 |
550 |
550 |
500 |
冷量 w |
5000-3000 |
6000-3500 |
7000-4500 |
7000 |
6000 |
热量 w |
6000-3000 |
8000-4000 |
10000-4500 |
10000 |
8000 |
噪音 dB |
≤42 |
≤42 |
≤42 |
≤40 |
≤40 |
电源 |
220v±10%; 50HZ |
进出水管 |
ZG1/2外扣 |
ZG1/2外扣 |
ZG1/2外扣 |
ZG3/4内扣 |
电机功率 w |
13 |
25 |
40 |
35 |
25 |
工作压力 MPa |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
流量 m³/h |
0.2-1.0 |
0.2-1.0 |
0.2-1.0 |
0.2-1.0 |
0.2-1.0 |
参考取暖面积 ㎡ |
10-20 |
15-30 |
20-45 |
20-40 |
15-25 |
参考制冷面积 ㎡ |
8-15 |
10-25 |
15-35 |
20-30 |
15-25 |
制热进水温度 ℃ |
38-60 |
38-65 |
38-65 |
35-70 |
35-70 |
制冷进水温度 ℃ |
7-18 |
7-18 |
7-18 |
7-18 |
7-18 |
散热器水阻 MPa |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
散热器结构 |
2排中分 |
2排中分 |
2排中分 |
3排 |
3排 |
翅片片数 |
高效窗口翅片 |
加密金箔 |

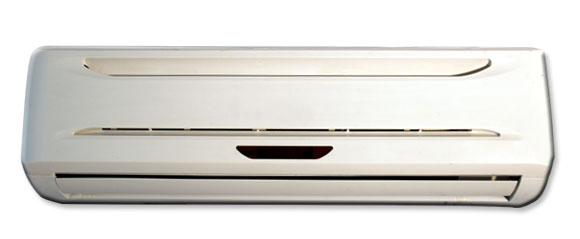

35GC 小2P壁挂式水温空调

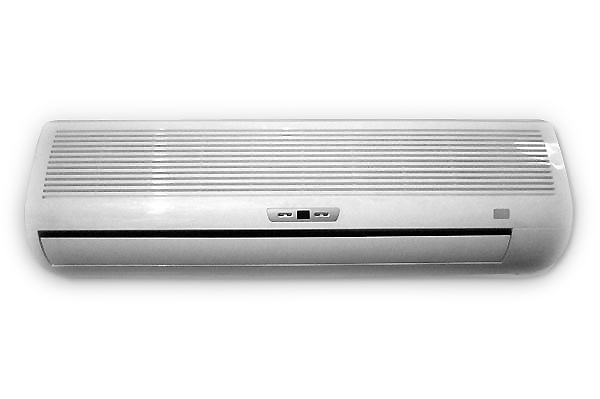

50GC 大2P壁挂式水温空调

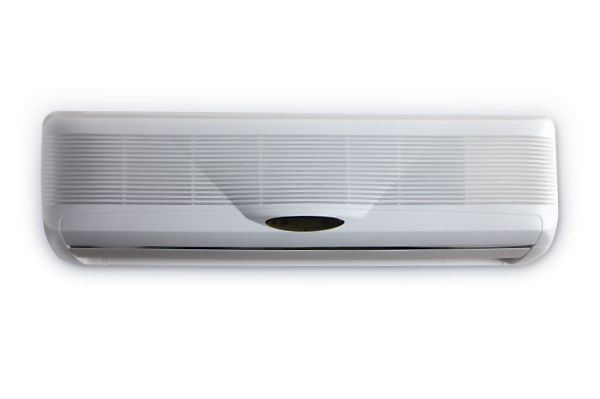

60GC 大3P壁挂式水温空调

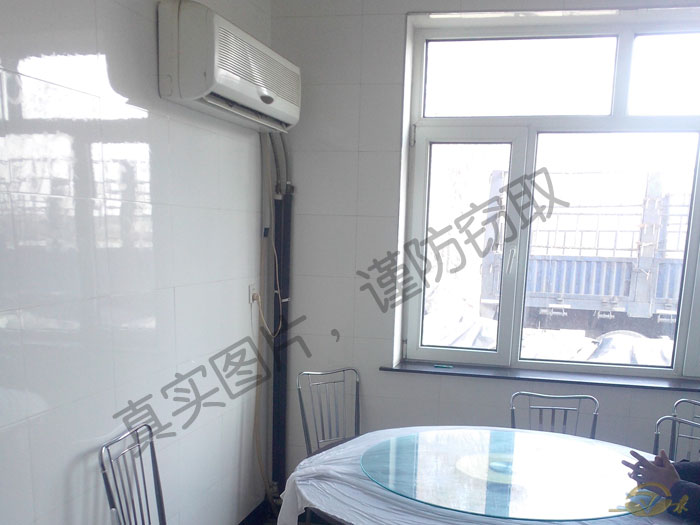

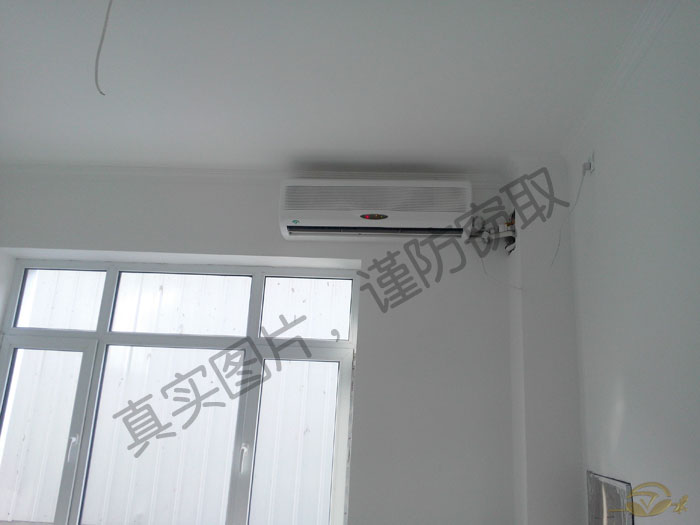

壁挂式强制循环水温空调安装实例
水温空调的制冷工作原理:
用水泵将井水通过管道吸入空调表冷器内,井水通过表冷器铜管循环,
再通过铝翅片与空调风机吸入的热风进行热量交换,
交换后的冷风由风机强行吹出,释放到室内,使室内温度达到19-26度以内,从而达到夏季制冷目的。
水温空调的回水通过回水管道进入回水井或其他容水处,无污染可作为日常生活用水。
制冷30-100平方米的柜机约4小时1度电,是同等面积普通电空调用电量的十分之一左右。
工作介质为水,绿色环保,全面避免氟利昂空调病。
制冷8-15平方的空调挂机约7小时一度电,从而真正达到了节能环保的目的。
水温空调的制热工作原理:
冬季将水温空调与采暖炉(燃煤炉,燃气壁挂炉及其他恒定热源均可)用管道连接,
热水从采暖炉出水通过管道流入水温空调表冷器内,
热水通过铜管再借助铝翅片与水温空调风机吸入的冷风进行热量交换,
交换后的热风由风机强行吹出,释放到室内,使室内温度达到20-25度以上,从而达到冬季采暖目的。
如10平方米居室用一台小2p的水温空调壁挂机,温度可达20度左右,比同等面积暖气片提高了效果,
并且节约了百分之十五左右的生活空间,减少了管路的布置,提高了美观度,炉灶的能耗,
水温空调的享受从而真正的提高了我们的生活品质和档次。
水温空调安装示意图
金工冷暖设备地址:哈尔滨市道外区北五道街77号,联系电话18645106931尹健,多年经营哈尔滨水温空调的专业经验,
集设计安装售后维修一条龙服务,价格合理,产品质量一流,专业代理水温空调各系列机型。
|
